2468聚氯乙烯絕緣排線

聚氯乙烯絕緣排線
 PVC Insulated Flat Ribbon Wire

標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

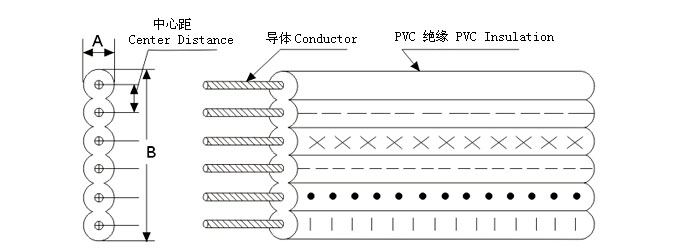

■ 構造 CONSTITUTION：

芯數Cores

2C

3C

4C

5C

6C

7C

8C

9C

10C

11C

12C

Ident Mark

-

×

-

●

∣

+

-

×-

-∣

+-

×-

■ 產品說明
●

額定電壓：300V， 額定溫度：80℃

●

導體使用絞線32-20AWG裸銅或鍍錫絲

●

PVC絕緣

●

可通過UL VW-1及CSA FT1垂直耐燃試驗

●

使用標準厚度、易剝、易裁

●

具有抗酸堿、耐油、防潮、防霉、環保等特性

PRODUCT DESCRIPTION
●

Rated voltage:300V, Rated temperature:80℃

●

Stranded,tinned or bare  copper conductor,32-20AWG

●

Color-coded PVC insulation

●

Passes UL VW-1 & CSA FT1 vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting

●

Resistant to acids, alkalis, oils, moisture and fungi，conforming RoHS

■ 應用

適用于一般電子、電器設備內部連線，當暴露于有油環境時，不得超過60℃或80℃

APPLICATION
For general purpose internal wiring of electronic and electrical equipment, where exposed to oil at a temperature not exceeding 60℃or80℃

UL2468  80℃ 300V

導體類型

Conductor Type

導體
Conductor

芯數

Cores

中心距

Center

Distance

絕緣

Insulation

較大導體

電阻

Max Resistance at 20℃

*小絕緣

電阻

Min Insulation Resistance at 20℃

耐電壓

Dielectric Strength AC 1 min

標準

長度
Standard Length

線規

Spec

線數/
線徑

直徑

Dia.

標稱

厚度

Nom. Thick.

標稱

外徑
Nom. Dia.

AWG No./mm mm No. mm mm mm Ω/km MΩ.Km V Ft(M)

絞合導體

Stranded Conductor

28 7/0.127 0.38 2 1.28 0.38 1.20×2.48 223.75 15 2000

1640(500)

3 1.20×3.76
4 1.20×5.04
5 1.20×6.32 984(300)
6 1.20×7.60
7 1.20×8.88
8 1.20×10.16 656(200)
9 1.20×11.44
10 1.20×12.72
11 1.20×14.00
12 1.20×15.28
26 7/0.16 0.48 2 1.46 0.38 1.38×2.48 139.73 15 2000 1640(500)
3 1.38×4.30 984(300)
4 1.38×5.76
5 1.38×7.22
6 1.38×8.68 656(200)
7 1.38×10.14
8 1.38×11.6
9 1.38×13.06
10 1.38×14.52
11 1.38×15.98
12 1.38×17.44 492(150)
24 11/0.16 0.61 2 1.62 0.38 1.52×3.14 93.3 15 2000 1640(500)
3 1.52×4.76 984(300)
4 1.52×6.38
5 1.52×8.00 656(200)
6 1.52×9.62
7 1.52×11.24
8 1.52×12.86
9 1.52×14.48
10 1.52×16.10
11 1.52×17.72 492(150)
12 1.52×19.34 328(100)
22 17/0.16 0.76 2 1.72 0.38 1.62×3.34 55.0 15 2000 1640(500)
3 1.62×5.06 984(300)
4 1.62×6.78
5 1.62×8.50
6 1.62×10.22 328(100)
7 1.62×11.94
8 1.62×13.66
9 1.62×15.38
10 1.62×17.10
11 1.62×18.82
12 1.62×20.54
20 26/0.16 0.96 2 1.90 0.38 1.80×3.70 34.6 15 2000 1640(500)
3 1.80×5.60

984 (300)

4 1.80×7.50
5 1.80×9.40
6 1.80×11.30 656(200)
7 1.80×13.20
8 1.80×15.10
