1618聚氯乙烯絕緣加強型電線

聚氯乙烯絕緣加強型電線
PVC Insulated Reinforced Wire

標準 Standard: UL 758,1581 CSA C22.2 NO.210.2

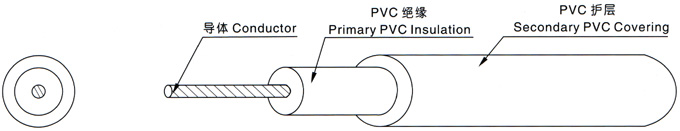

■ 構造 CONSTITUTION：

■ 產品說明
●

額定電壓：300V， 額定溫度：80℃

●

導體使用單根或絞線30-16AWG以上裸銅或鍍錫絲

●

PVC絕緣

·● 護層厚度0.127至1.27mm
●

可通過UL VW-1及CSA FT1垂直耐燃試驗

●

使用標準厚度、易剝、易裁

●

具有抗酸堿、耐油、防潮、防霉、環保等特性

PRODUCT DESCRIPTION
●

Rated voltage: 300V,Rated temperature:80℃

●

Tinned or bare,stranded or solid copper conductor,30-16AWG min.

●

PVC insulation

● Covering thickness:form 0.127 to 1.27mm
●

Passes UL V W-1 & CSA FT1vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting

●

Resistant to acid,alkali,oil,moisture and fungi,conforming RoHS

■ 應用

適用于一般電子、電器設備內部連線,

APPLICATION
For general purpose internall wiring of electronic and electrical equipment

UL 1618 80℃ 300V

導體類型

Conductor

Type

導體

Conductor

絕緣

Insulation

較大導體電 阻

Max Resistance

at 20℃

*小絕緣

電 阻

Min Insulation  Resistance,

at20℃

耐電壓

Dielectric Strength

AC 1 min

標 準

長 度Standard Length

線規Spec 線數/線徑

直徑

Dia.

絕緣厚度

Primary

Nom. Thick.

標稱外徑

Nom.Dia.

護層厚度Secondary

Nom. Thick

標稱

外徑 Nom. Dia

AWG No./mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

絞合導體

Stranded

Conductor

30 7/0.10 0.30 0.38 1.12 0.38 1.92 354.24 15 1500 2000(610)
28 7/0.127 0.38 0.38 1.20 0.38 2.00 223.75
26 7/0.16 0.48 0.38 1.30 0.38 2.10 139.73
24 11/0.16 0.61 0.38 1.43 0.38 2.23 93.3
22 17/0.16 0.76 0.38 1.58 0.38 2.38 55.0
20 26/0.16 0.94 0.38 1.76 0.38 2.56 34.6
18 41/0.16 1.18 0.38 2.00 0.38 2.80 21.8
16 26/0.254 1.49 0.38 2.35 0.38 3.11 13.7 1000(305)

單根導體

Single

Conductor

28 1/0.32 0.32 0.38 1.14 0.38 1.94 227.39 1500
26 1/0.404 0.404 0.38 1.22 0.38 2.02 142.79
24 1/0.511 0.511 0.38 1.33 0.38 2.13 89.39
22 1/0.643 0.643 0.38 1.46 0.38 2.26 54.3
20 1/0.813 0.813 0.38 1.63 0.38 2.43 33.9
18 1/1.024 1.024 0.38 1.84 0.38 2.64 21.4
16 1/1.29 1.29 0.38 2.11 0.38 2.91 13.5
