1533單芯屏蔽電纜

單芯屏蔽電纜
Single Conductor Shielded Cable

標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

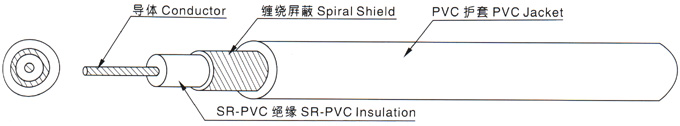

■ 構造 CONSTITUTION：

■ 產品說明
●

額定電壓：無規定， 額定溫度：80℃

●

導體使用單根或絞線30-16AWG裸銅或鍍錫絲

●

半硬質PVC絕緣

●

鍍錫或裸軟銅線纏繞屏蔽

●

PVC護套

●

可通過ULVW-1SC 及 CSA FT1垂直耐燃試驗

●

具有抗酸堿、耐油、防潮、防霉、環保等特性

PRODUCT DESCRIPTION
●

Rated voltage: not specified, Rated temperature:80℃

●

Tinned or bare,stranded or solid copper conductor,30-16AWG

●

SR-PVC insulation

●

Tinned or bare copper wire spiral shield

●

PVC jacket

●

Passes UL VW-1SC & CSA FT1 vertical flame test

●

Resistant to acid, alkali, oil, moisture and fungi,conforming RoHS

■ 應用

適用于錄音、錄影設備、聲響系統、電子電路內部連線

APPLICATION
For use in internal wiring of recording,studios,sound systems and electronic circuits

UL 1533 80℃ 無電壓值

導體類型

Conductor Type

導體

Conductor

絕緣

Insulation

纏繞屏蔽Spiral Shield

護套

Jacket

較大導體

電阻

Max Resis- tance at 20℃

*小

絕緣

電阻

Min Insul- ation Resis- tance at 20℃

耐電壓

Diele- ctric Stren- gth AC 1 min

標準

長度 Stand- ard Length

線規

Spec

線數/線徑

直徑

Dia.

標稱

厚度

Nom. Thick

標稱

外徑Nom. Dia.

線徑Single

Dia

外徑Nom.

Dia

標稱

厚度

Nom.

Thick.

標稱外徑Nom.

Dia.

AWG No./mm mm mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

絞合導體

Stranded Cond- uctor

30 7/0.10 0.30 0.23 0.80 0.10 1.00 0.30 1.66 354.24 15 1500

2000(610)

28 7/0.127 0.38 0.23 0.88 0.10 1.08 0.30 1.74 223.75
26 7/0.16 0.48 0.23 0.98 0.10 1.18 0.30 1.84 139.73
24 11/0.16 0.61 0.23 1.11 0.10 1.31 0.30 2.01 93.3
22 17/0.16 0.76 0.23 1.26 0.10 1.56 0.30 2.16 55.0
20 26/0.16 0.94 0.23 1.64 0.10 1.84 0.30 2.54 34.6
18 41/0.16 1.18 0.23 1.98 0.12 2.22 0.30 2.92 21.8
16 26/0.254 1.49 0.23 2.29 0.12 2.53 0.30 3.23 13.7 1000(305)
