1617聚氯乙烯絕緣加強型電線

聚氯乙烯絕緣加強型電線
PVC Insulated Reinforced Wire

標準 Standard: UL 758,1581 CSA C22.2 NO.210.2

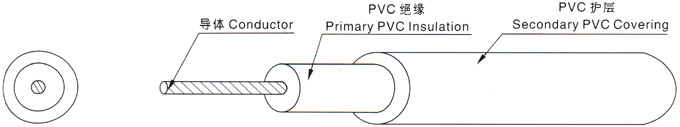

■ 構造 CONSTITUTION：

■ 產品說明
●

額定電壓：600V， 額定溫度：105℃

●

導體使用單根或絞線30-16AWG裸銅或鍍錫絲

●

PVC絕緣

·● 護層厚度0.127至1.016mm
●

可通過UL VW-1及CSA FT1垂直耐燃試驗

●

使用標準厚度、易剝、易裁

●

具有抗酸堿、耐油、防潮、防霉環保等特性

PRODUCT DESCRIPTION
●

Rated voltage: 600V,Rated temperature:105℃

●

Tinned or bare,stranded or solid copper conductor,30-16AWGmin.

●

PVC insulation

● Covering thickness:form 0.127 to 1.016mm
●

Passes UL V W-1 & CSA FT1vertical flame test

●

Uniform insulation thickness of wire to ensure easy stripping and cutting

●

Resistant to acid,alkali,oil,moisture and fungi，conforming RoHS

■ 應用

適用于電子、電器設備內部連線,

APPLICATION
Internall wiring of electronic and electrical equipment

UL 1617 105℃ 600V

導體類型

Conductor

Type

導體

Conductor

絕緣

Insulation

較大導體電 阻

Max Resistance

at 20℃

*小絕緣

電阻

Min Insulation  Resistance,

at20℃

耐電壓

Dielectric Strength

AC 1 min

標 準

長 度Standard Length

線規Spec 線數/線徑

直徑

Dia.

絕緣厚度

Primary

Nom. Thick.

標稱外徑

Nom.Dia.

護層厚度Secondary

Nom. Thick

標稱

外徑 Nom. Dia

AWG No./mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

絞合導體

Stranded

Conductor

30 7/0.10 0.30 0.76 1.88 0.38 2.68 354.24 15 2000 2000(610)
28 7/0.127 0.38 0.76 1.96 0.38 2.76 223.75
26 7/0.16 0.48 0.76 2.06 0.38 2.86 139.73
24 11/0.16 0.61 0.76 2.19 0.38 2.99 93.3
22 17/0.16 0.76 0.76 2.35 0.38 3.14 55.0 1000(305)
20 26/0.16 0.94 0.76 2.50 0.38 3.32 34.6
18 41/0.16 1.18 0.76 2.75 0.38 3.56 21.8
16 26/0.254 1.49 0.76 3.05 0.38 3.87 13.7

單根導體

Single

Conductor

28 1/0.32 0.32 0.76 1.90 0.38 2.70 227.39 2000(610)
26 1/0.404 0.404 0.76 1.98 0.38 2.78 142.79
24 1/0.511 0.511 0.76 2.09 0.38 2.89 89.39
22 1/0.643 0.643 0.76 2.22 0.38 3.02 54.3 1000(305)
20 1/0.813 0.813 0.76 2.39 0.38 3.19 33.9
18 1/1.024 1.024 0.76 2.60 0.38 3.40 21.4
16 1/1.29 1.29 0.76 2.87 0.38 3.67 13.5
